進口氣動三通調節閥（進口調節閥歐洲品牌）德國洛克
關于德國《LOCKE》洛克
德國LOCKE洛克國際集團有限公司成立于1875年，是一家流體專業制造商，主要服務于全球工業、以石油，天然氣，石化、蒸汽、水系統以及各類型流體控制系統，公司致力于產品設計、研發、制造、銷售，為用戶提供完善的流體控制方案和閥門制定方案。目前LOCKE在德國本土擁有3家閥門生產工廠，分別位于總部弗蘭肯塔爾，佩格尼茲和侶能三地，并在中國設立全資加工廠，主要負責亞洲地區產品供應，在上海設立銷售代理處，負責大陸運營及售后服務。
進口氣動三通調節閥產品概述：

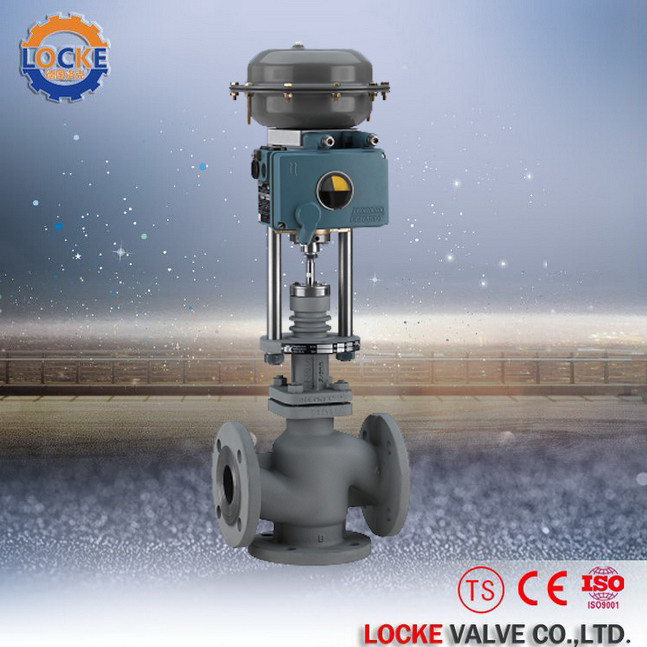

德國《LOCKE》洛克--進口氣動三通調節閥，是由LOCKE多彈簧氣動薄膜執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構簡單、重量輕、動作靈敏、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
零件材料
性能指標
本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
進口氣動三通調節閥產品特點：
1.結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確和維修方便等優點。
2.應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省
3.安裝管道及費用。
4.由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。
5.氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。
6.配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制
7.廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。
2.應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省
3.安裝管道及費用。
4.由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。
5.氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。
6.配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制
7.廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。
進口氣動三通調節閥性能范圍：
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 分流閥 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
| 合流閥 | - | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
| 允許壓差(MPa) | 3.5 | 3.2 | 2.2 | 2.2 | 1.4 | 1.38 | 0.94 | 0.61 | 0.51 | 0.36 | 0.2 | 0.19 | 0.13 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 配用執行器型號 | LOCKE-1 | LOCKE-2 | LOCKE-3 | LOCKE-4 | LOCKE-5 | |||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 雙導向型套筒式閥芯 | |||||||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
| 進口氣動三通調節閥 執行機構 | |||||
| 配置執行器類別 | LOCKE系列多彈簧簿膜執行機構 | ||||
| 執行器型號 | LOCKE-1 | LOCKE-2 | LOCKE-3 | LOCKE-4 | LOCKE-5 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100(標準)、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
| 進口氣動三通調節閥 零件材料 | ||||||||
| 1 | 閥體 | WCB | 304 | 316 | 316L | |||
| 2 | 閥座 | 304 | 304 | 316 | 316L | |||
| 3 | 閥芯 | 304 | 304 | 316 | 316L | |||
| 4 | 墊片 | PTFE\石墨墊片 | ||||||
| 5 | 銅套 | 黃銅 | ||||||
| 6 | 導向套 | 304 | 304 | 316 | 316L | |||
| 7 | 密封中墊 | PTFE\石墨墊片 | ||||||
| 8 | 閥蓋 | WCB | 304 | 316 | 316L | |||
| 9 | 填料 | PTFE/石墨 | ||||||
| 10 | 填料壓蓋 | WCB | 304 | 316 | 316L | |||
| 11 | 閥桿 | 304 | 304 | 316 | 316L | |||
| 進口氣動三通調節閥 性能指標 | ||||
| 項目 | 不帶定位器 | 帶定位器 | ||
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
